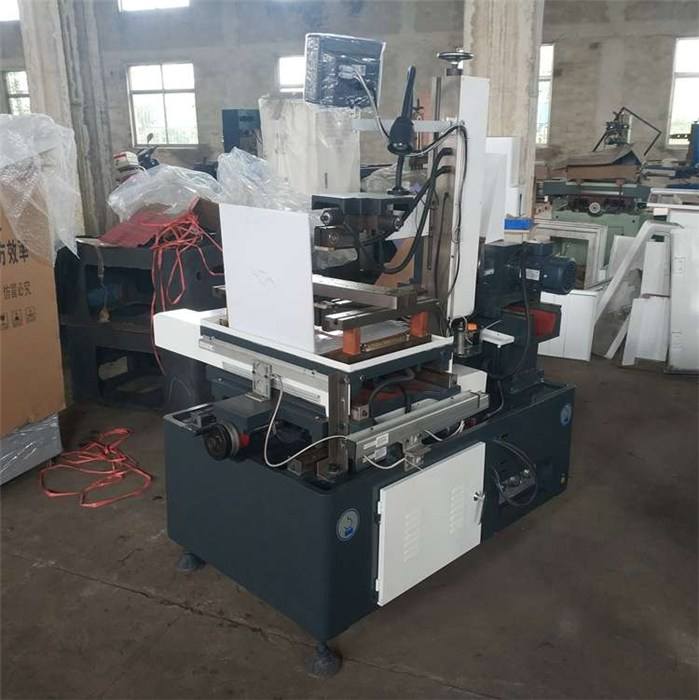

線(xiàn)切割過(guò)程中會(huì)產(chǎn)生鍍覆層和熱熔層，變質(zhì)層和熱影響層。下面我們來(lái)講一講其中的變質(zhì)層和熱影響層。

　　變質(zhì)層：它是被熱熔過(guò)程加溫但沒(méi)到冷凝飛濺的程度，但經(jīng)過(guò)加溫冷凝過(guò)程已經(jīng)不是原組織的金相結(jié)構(gòu)，原淬火硬度很高的可能變軟了，原沒(méi)淬火的會(huì)因此有了硬度，硬度強(qiáng)度很高的可能會(huì)因此產(chǎn)生了龜裂。變質(zhì)層厚度約0。1~5μ。

　　熱影響層：變質(zhì)層過(guò)渡到基體有一個(gè)漸變過(guò)程，這就是熱影響層。它沒(méi)發(fā)生劇烈變化但較厚，大約5~20μ。

　　線(xiàn)切割的原理是電離使加工面熱熔和冷卻，所以表面會(huì)發(fā)生變化。由表到里依次是鍍覆層，熱熔層，變質(zhì)層和熱影響層。

　　鍍覆層：主要來(lái)自冷卻液熱分解的碳黑和液中懸浮的金屬微粒，附著于表面其厚度約0。05~1。5μ，由鍍覆原理決定，鍍覆層是切縫絲的入口處薄而出口處厚。

　　線(xiàn)切割熱熔層：它是被熱熔后沒(méi)飛濺到冷卻液里而存留下來(lái)的那部分，已不是原組織的物理結(jié)構(gòu)，其硬度強(qiáng)度也差距甚遠(yuǎn)。多片疊切把切縫焊接一體的就是它。厚度約0。1~5μ。這就是其中的兩層。
